شروط اختيار الأنابيب الخام
a ينبغي أن المواد الخام التي نشتريها لتصنيع أنابيب الحفر تلبى معايير API.
b ينبغي أن عناصر الأنابيب مطابقة مع المتطلبات التقنية لأنابيب الحفر.
c اختيار المزود وفقا لمتطلبات الجودة والإدارة.
d إنشاء نظام ضمانة الجودة الثابتة واتفاق الشراكة.
e معالجة السفع بالخردق لبعض المواد لتعزيز الصلابة.
معدات التجهيز: منشار قرصي، آلة سفع بالخردق
معدات التحكم: مقياس طيف العنصر
النقاط الأساسية:

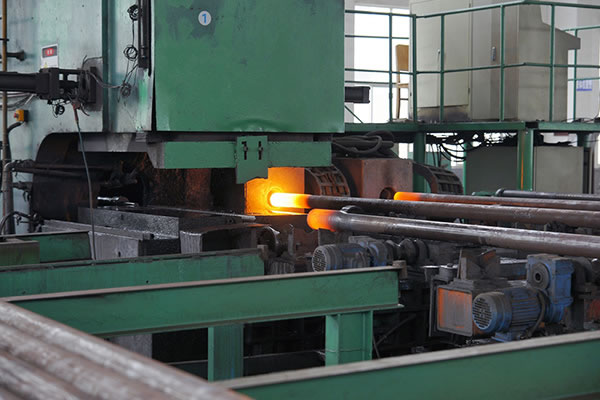

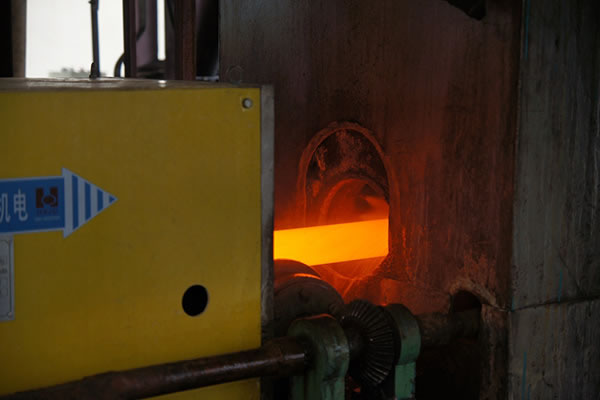

1. التحكم غير المدمر في التسخين العالي التردد
2. وقت التسخين، درجة الحرارة، وطول الجزء المسخن
3. تصميم صنع أدوات التسخين بالحث العالي التردد

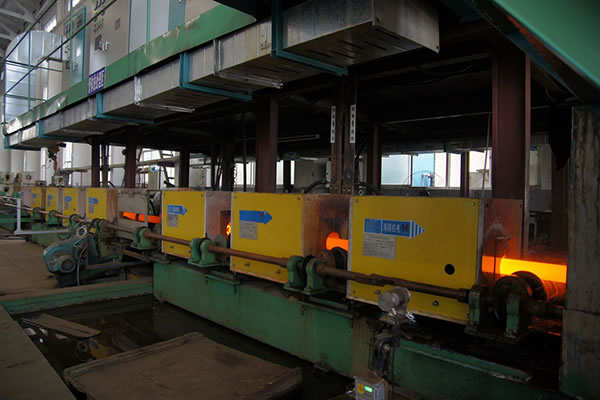

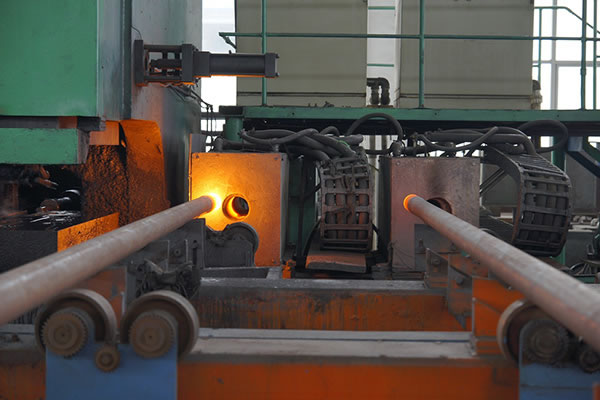

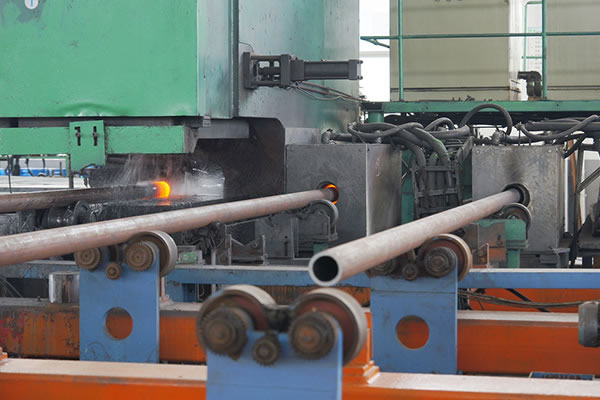

معدات التجهيز: فرن التسخين بالحث العالي التردد
معدات التحكم: مكشاف درجة الحرارة
النقاط الأساسية:

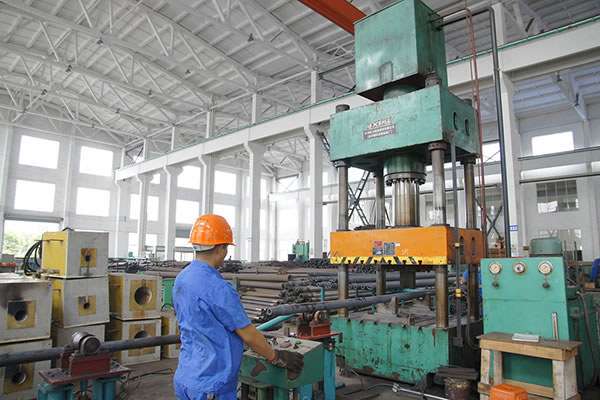

1. تقنية التشكيل بالكبس المتعدد غير المدمر
2. التحكم في وقت التسخين ودرجة الحرارة لقطع العمل
3. ملاسة الجدار الداخلي الخارجي من القطاع الانتقالي
4. تصميم صنع الأدوات للقوالب المستخدمة لتسميك الأنابيب على أساس تصميم تسميك حافة الأنبوب وقطر الأنبوب

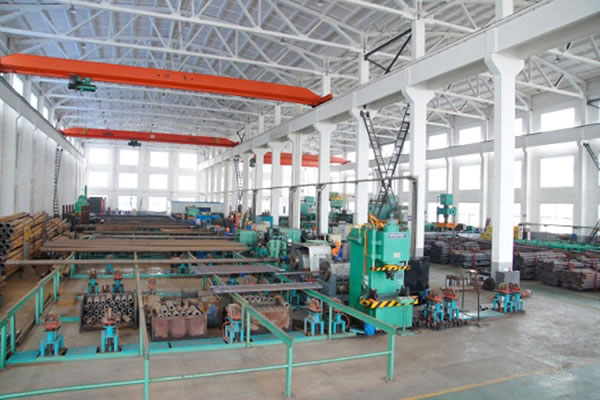

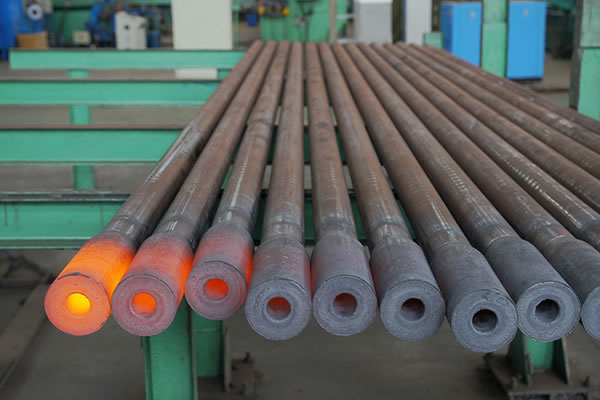

معدات التجهيز: معدات التسميك والحدادة
النقاط الأساسية:
1. ضمان أبعاد الأنبوب الصحيحة
2. فحص عيوب التسميك

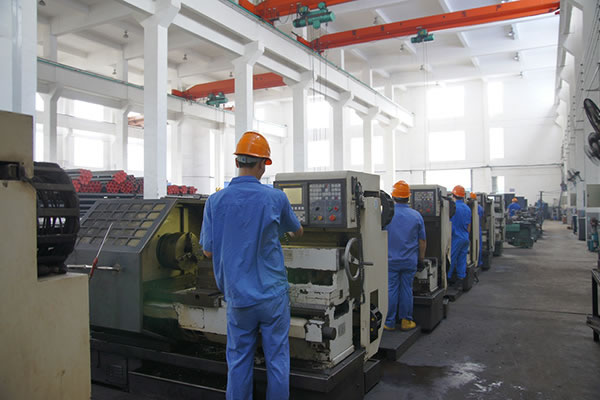

معدات التجهيز: مخرطة CNC
النقاط الأساسية:
1. يضمن أن معالجة التسقية والمراجعة مطابقة مع المتطلبات التقنية
2. معالجة المراجعة للأنابيب تستهدف إلى إزالة الإجهاد الداخلي
3. التحكم في درجة الحرارة، الوقت، ومادة التسقية
4. اختبار الصلابة ( معدل النجاح 100%)
5. كمية قطع العمل التي يتم اختبارها ينبغي ألا تقل من المعايير في دليل الاختبار

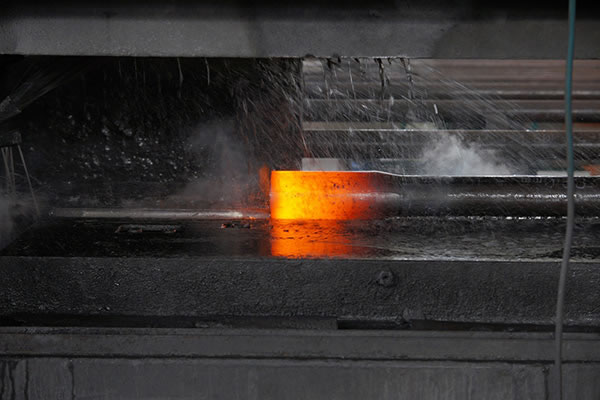

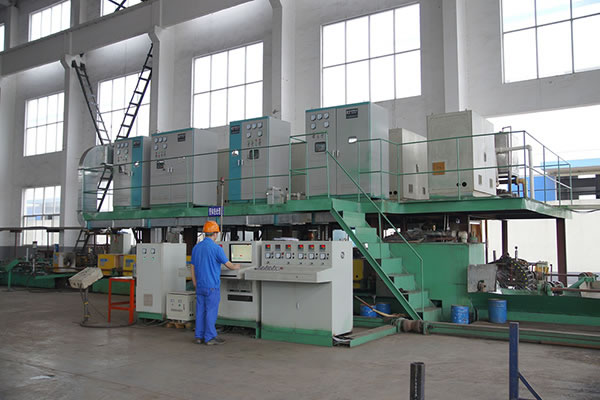

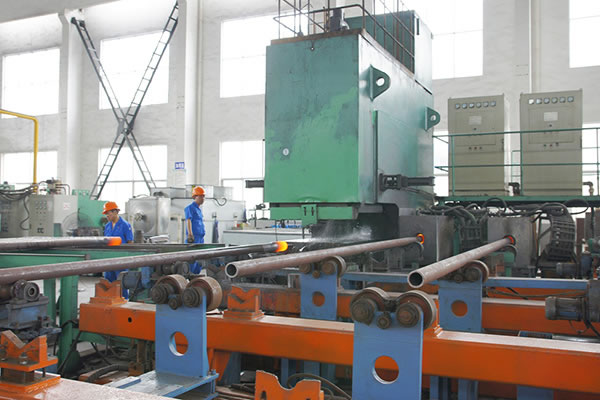

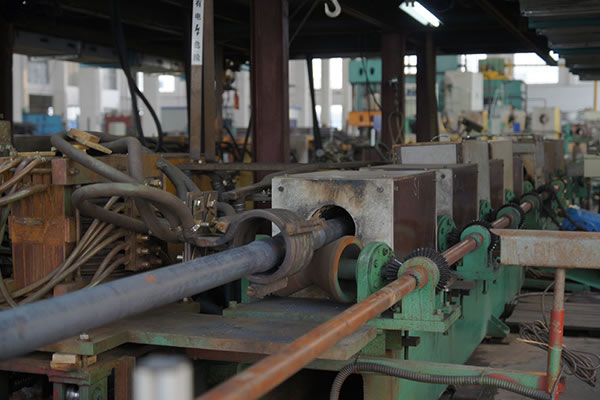

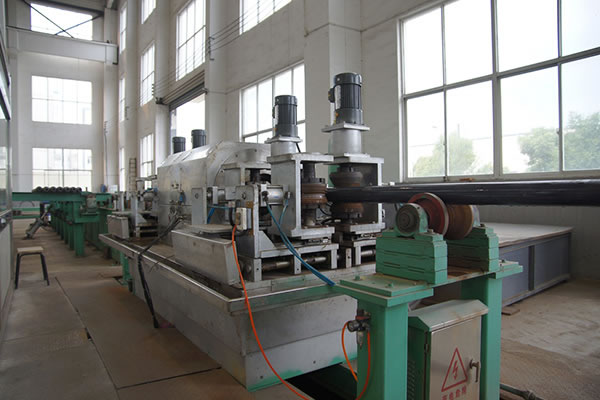

معدات التجهيز: خط معالجة التسقية والمراجعة بدرجة الحرارة المرتفعة للأنابيب
معدات التحكم: مكشاف درجة الحرارة، نظام مراقبة الوقت، جهاز اختبار الصلابة، جهاز الاختبار للخصائص الميكانيكية والفيزيائية المختلفة
النقاط الأساسية:
1. كشف الخلل 100% لجميع الأنابيب
2. الاختبار الإتلافي للخصائص الميكانيكية عن طريق اختيار العينة
3. التحكم في عملية التسقية والمراجعة
4. اختبار بنيات المعادن
5. اختبار الصلابة
6. اختبار الخصائص الميكانيكية المختلفة
معدات التحكم: مكشاف الخلل فوق الصوتي، جهاز اختبار الجزيئيات المغناطيسية

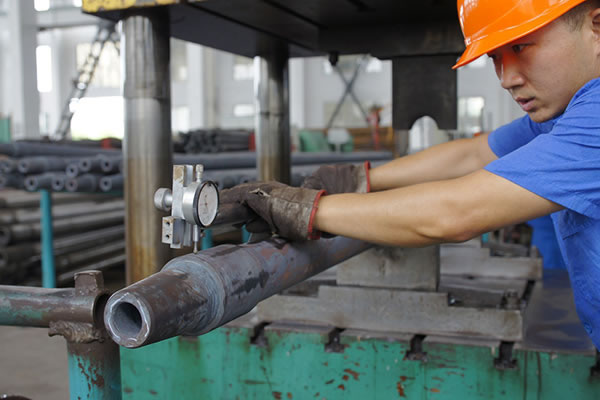

النقاط الأساسية:
1. تراكز الأنابيب عند الدوران
2. تراكز الأنابيب المستقيمة
3. فحص العيوب بعد عملية الاستقامة
معدات التجهيز: آلة الاستقامة

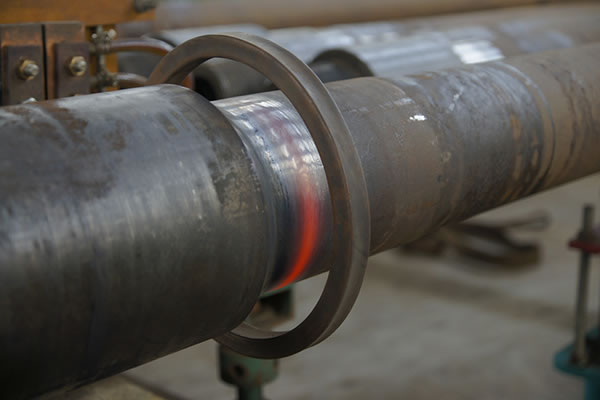

النقاط الأساسية:
1. عملية المراجعة بدرجة الحرارة المرتفعة لدرزة اللحام من أجل منع الشقوق وإزالة الإجهاد الداخلي
2. يتم تجهيز ملف الحث في عملية المراجعة بدرجة الحرارة المرتفعة لضمان أن قطع العمل تكون مسخنة بشكل موحد
3. التحكم في الوقت ودرجة الحرارة للمراجعة
4. التحكم في بيئة العزل ووقت التبريد
معدات التجهيز: معدات مراجعة الحث بالتردد العالي، جهاز مراقبة الوقت
معدات التحكم: مكشاف الخلل فوق الصوتي، جهاز اختبار الصلابة
النقاط الأساسية:
1. الاختبار المعياري مع مقياس السن اللولبي
2. الاختبار مع مكشاف السن اللولبي
3. أدوات خراطة السن اللولبي
4. اختبار 100% لتجهيز السن اللولبي
5. اختبار إكمال السن اللولبي

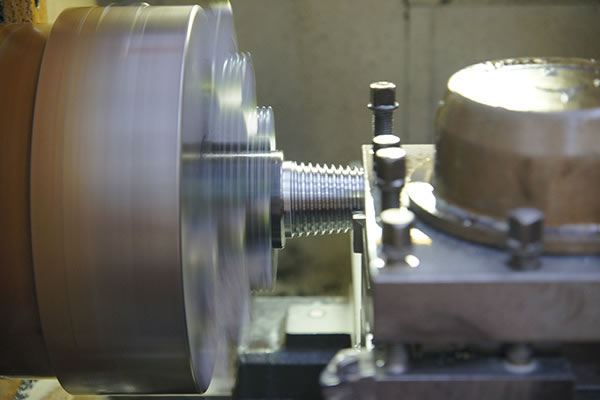

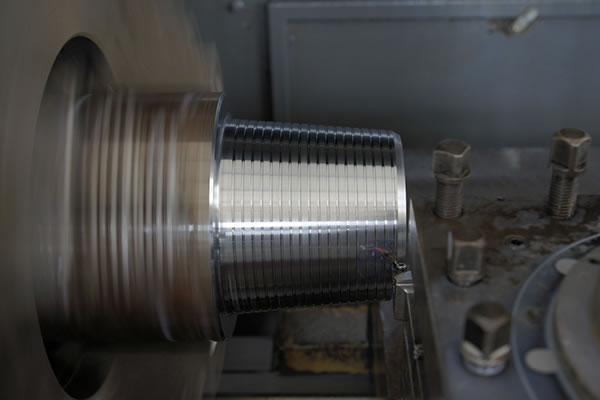

معدات التجهيز: مخرطة لولبة CNC
معدات التحكم: مقياس السن اللولبي المعياري، مقياس مستدقة السن اللولبي، اختبار ارتفاع السن اللولبي

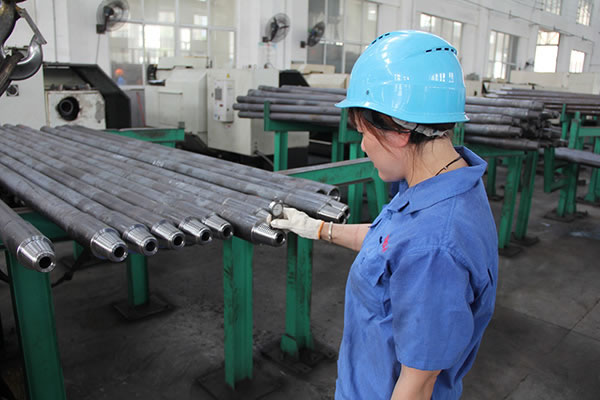

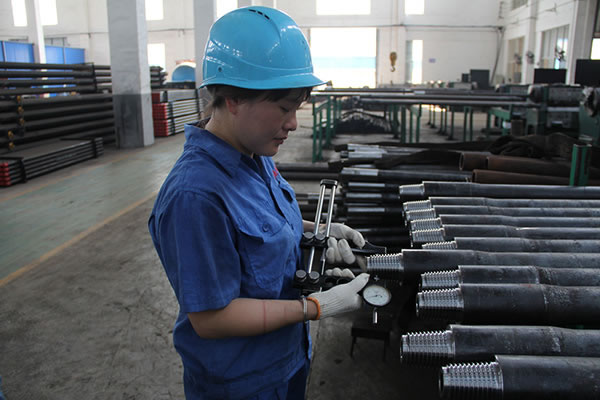

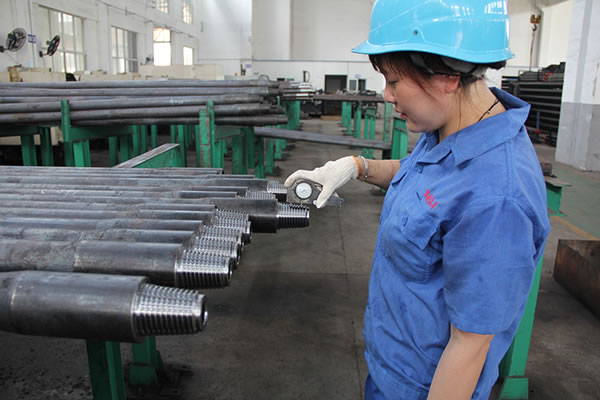

النقاط الأساسية:

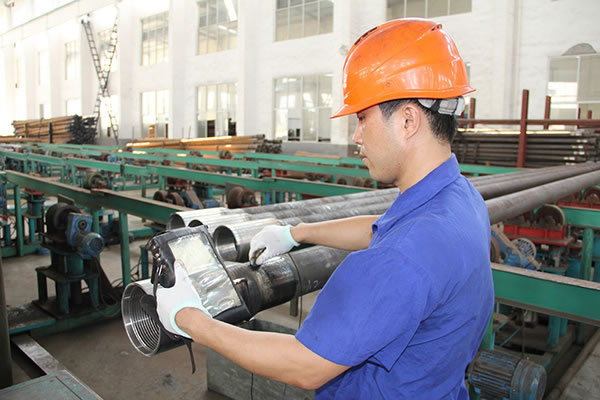

1. اختبار 100% للسن اللولبي من الأنبوب
2. الاختبار مع مقياس السن اللولبي المعياري
3. الاختبار مع مكشاف السن اللولبي
4. اختبار 100% لتشكيل السن اللولبي
5. اختبار إكمال السن اللولبي
معدات الاختبار: مقياس السن اللولبي المعياري، مكشاف السن اللولبي
النقاط الأساسية:
1. تصنيع محلول النتردة
2. معالجة تنظيف السطح قبل وضع قطع العمل في الفرن
3. التحكم في الوقت ودرجة الحرارة للمراجعة
4. فحص طبقة النتريد

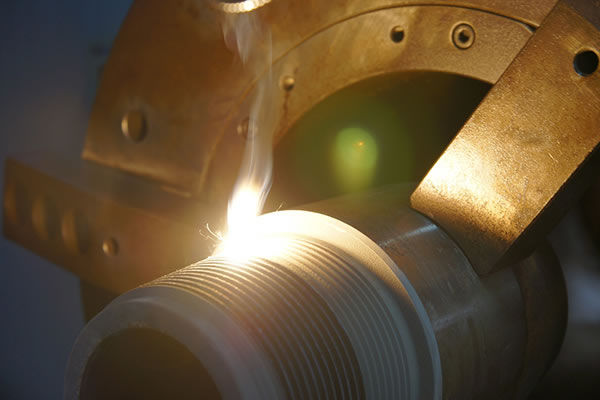

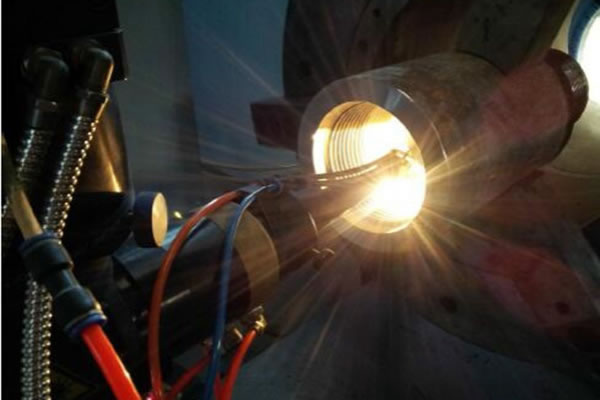

معدات التجهيز: آلة التسقية بالليزر
معدات التحكم: محلل بنيات المعادن، جهاز اختبار صلابة، مكشاف درجة الحرارة
النقاط الأساسية:
1. تحديد المعلمات واختبار العينة لقطع العمل الملحومة
2. التعديل الصغير لتراكز الأنابيب
3. سائل التبريد من نظام الرش لدرزة اللحام
4. تكوين آلة اللحام الاحتكاكي
5. البيانات التي تم تسجيلها بواسطة نظام تسجيل المعلمات التقنية الذكي من آلة اللحام الاحتكاكي

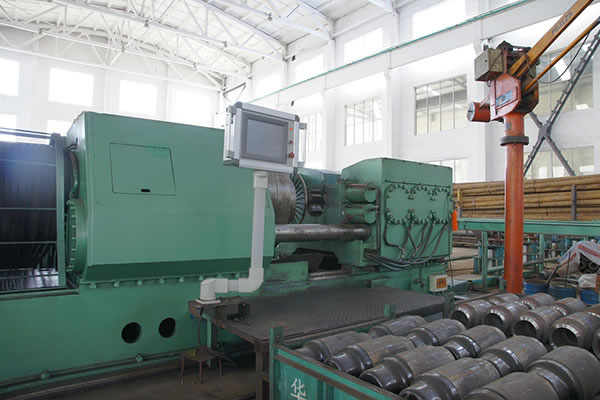

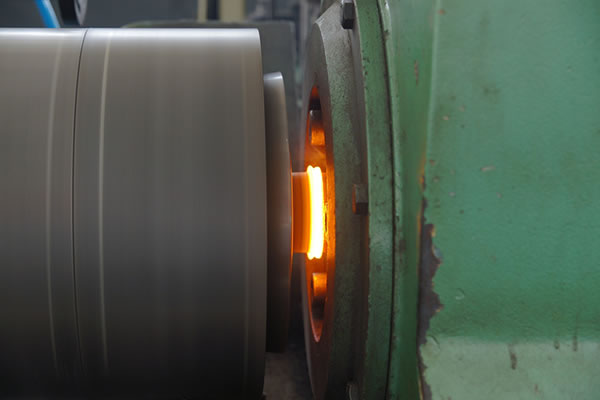

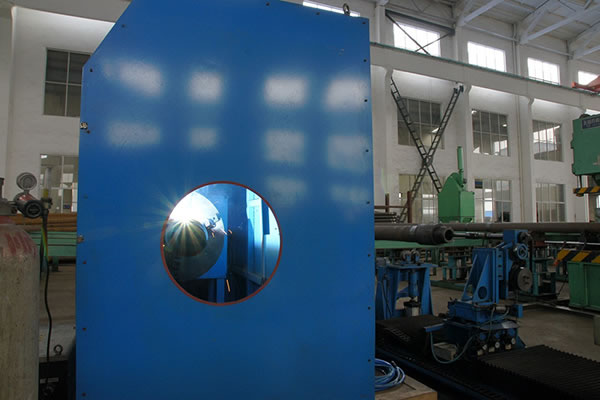

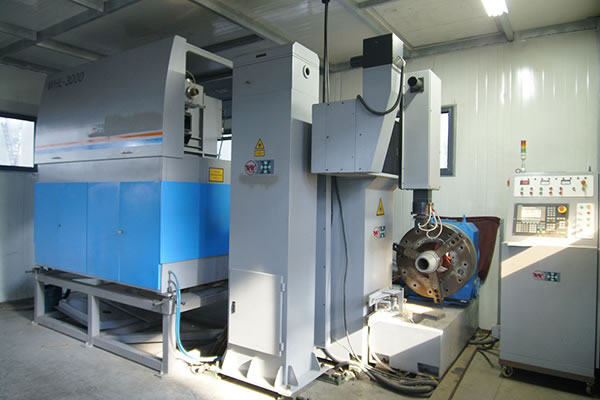

معدات التصنيع: آلة اللحام الاحتكاكي CNC الذكية
معدات الفحص: مكشاف الخلل فوق الصوتي، جهاز اختبار الصلابة
2. الأنبوب الملحوم بالاحتكاك: مراجعة درزة اللحام
لنقاط الأساسية:
1. معالجة المراجعة لمنع الشقوق وإزالة الإجهاد الداخلي
2. يتم تجهيز ملف الحث في عملية المراجعة بدرجة الحرارة المرتفعة لضمان أن قطع العمل تكون مسخنة بشكل موحد
3. التحكم في الوقت ودرجة الحرارة للمراجعة
4. التحكم في بيئة العزل ووقت التبريد
معدات التصنيع: معدات مراجعة الحث بالتردد العالي، جهاز مراقبة الوقت
معدات التحكم: مكشاف الخلل فوق الصوتي، جهاز اختبار الصلابة

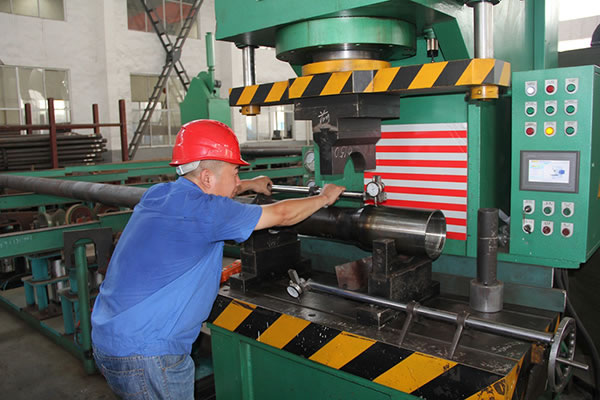

3. الأنبوب الملحوم بالاحتكاك: اختبار الضغط لدرزة اللحام
النقاط الأساسية:
1. اختبار الضغط لدرزة اللحام من الأنبوب الملحوم بالاحتكاك لضمان ألا عيب في الدرزة
2. تصميم اختبار الضغط
3. تراكز الأنبوب
معدات التجهيز: مكبس هيدروليكي

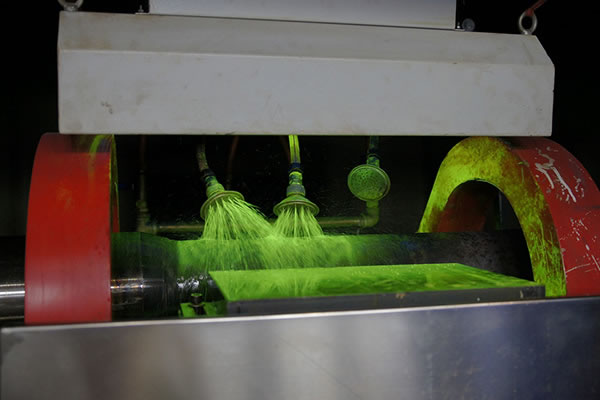

4. الأنبوب الملحوم بالاحتكاك: اختبار الجزيئيات المغناطيسية لدرزة اللحام
النقاط الأساسية:
1. اختبار الجزيئيات المغناطيسية 100% لدرزة اللحام
2. يضمن أن تدور وترش الجزيئيات المغناطيسية بشكل موحد
3. تحديد المعلمات لمكشاف
4. مهارة المشتغلين ( الشهادات الخاصة مطلوبة )
معدات الاختبار: مكشاف الجزيئيات المغناطيسية
النقاط الأساسية:
1. تقنية العزل
2. التحكم في تيار اللحام
3. التحكم في سرعة الدوران للوصلات من أجل ضمان ملاسة السطح الملحوم والسماكة المتسقة

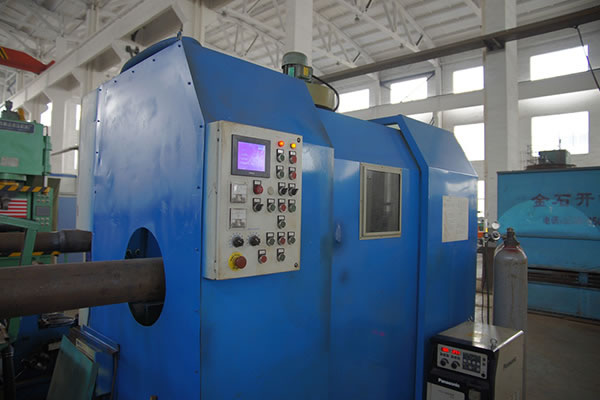

معدات التجهيز: آلة اللحام
معدات الفحص: جهاز اختبار الصلابة
