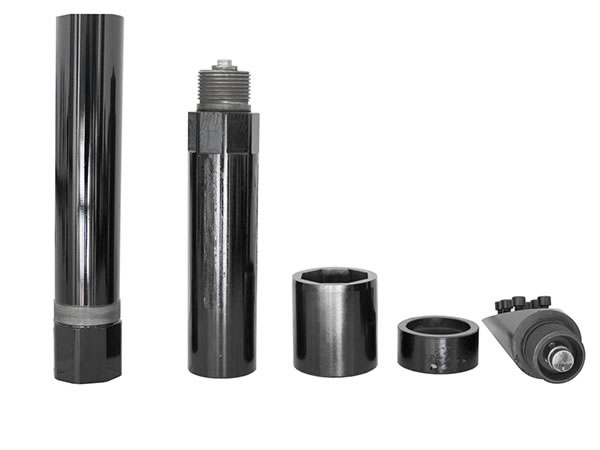

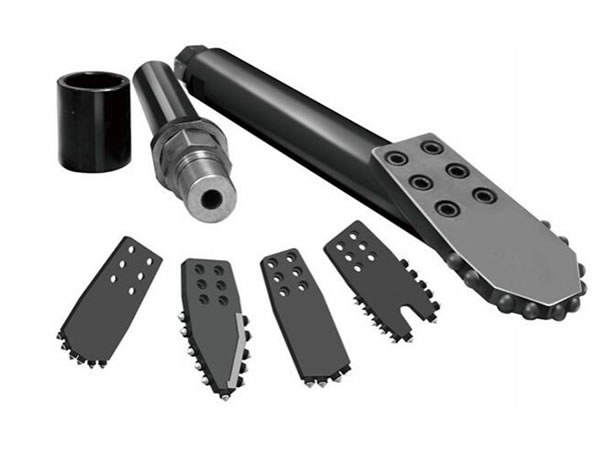

تقنية التصنيع
1. يتم توصيل رأس التوجيه للحفر الموجه الأوفقي بالربط الموجه أو الربط المتعدد الاتجاهات.
2. يتم تركيب قضيب الإشارة بالتركيب الجانبي أو التركيب الخلفي.
3. سيتم استخدام تصميم الربط المتعدد وفقا لاحتياجات البناء من المستخدمين المختلفين.
4. لقمة الحفر تكون مسبوكة ومصنوعة بدقة من السبائك المقاومة للبلى.
5. عمود الحفر ملحوم من السبائك المقاومة للبلى.
6. يتم تجهيز عمود الإشارة مع الغلاف الوقائي القابل للتجميع.
7. القناة لإرسال الإشارة مختومة مع المواد غير المعدنية. تتميز الإشارة بالاختراق القوي.
8. يتم توزيع الثقوب بشكل موحد على قناة الإشارة لضمان أن الإشارة لن تكن منزعجة عندما يعمل أنبوب الحفر.
9. عمود الإشارة يكون مركبا في الفتحة الخاصة التصميم بدقة.

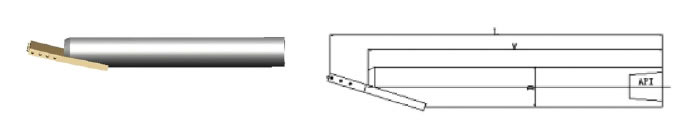

المواصفات التقنية لرأس التوجيه بالربط الموجه
| المواصفات | D | L | W | عرض الموجه (مسبار) | API | الوزن (kg) |
| KTDZ60 | 80 | 830 | 700 | 100 | 60/1" 5 | 26 |
| KTDZ73-Ⅰ | 86 | 865 | 730 | 140 | NC23 | 32 |
| KTDZ73-Ⅱ | 90 | 865 | 740 | 150 | NC26 | 36 |
| KTDZ89 | 105 | 1215 | 1075 | 160 | NC31 | 68 |
| KTDZ114 | 127 | 1286 | 1135 | 175 | NC38 | 96 |
| KTDZ127 | 165 | 1386 | 1211 | 220 | NC50 | 190 |

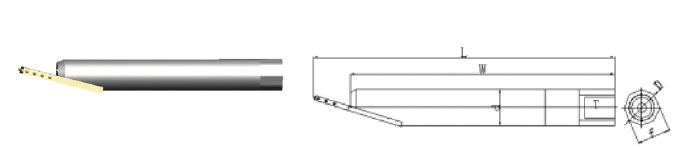

| المواصفات | d | L | W | D | f | عرض الموجه (مسبار) | سن اللولب | الوزن (kg) |
| KTDZ60-B70 | 80 | 830 | 665 | 75 | 70 | 100 | 50*6 | 26 |
| KTDZ73-B90 | 86 | 850 | 730 | 97 | 90 | 140 | 65*6 | 32 |
| KTDZ73-B92 | 86 | 850 | 730 | 98 | 92 | 140 | 72*6 | 31.5 |
