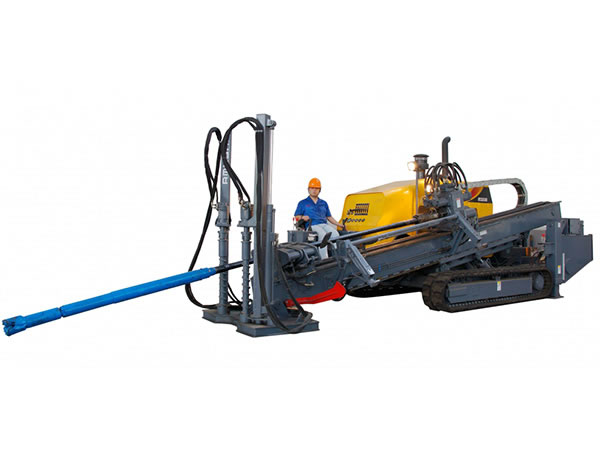

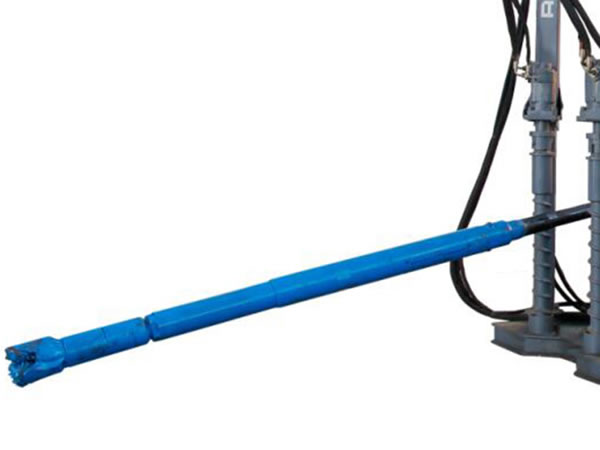

إن رأس التوجيه HDD للأرضية القاسية متكون من المغزل الأول، غلاف المغزل، المغزل الثاني، غلاف ناقل الحركة، آلية التوجيه ولقمات الحفر. يتم استخدام الهيكل المنحني المتحرك لاستبدال الموتور، مما يقلل استهلاك الوحل ويحسن عزم الدوران لرأس التوجيه.
غلاف المسبار وراء لقمة الحفر يكون متصلا مع أنبوب الحفر الخارجي، ويتم تثبيته بزاوية 1.75° مع المحور الرئيسي من قضيب الحفر. لقمة الحفر المزدوجة التشغيل متوصلة مع أنبوب الحفر المزدوج الجدار وتنقل الوحل عبر ثقوب الحجرة الداخلية للأنبوب الداخلي.

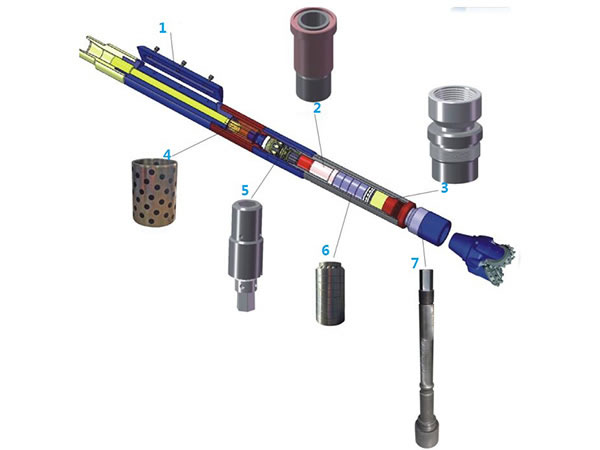

1. غلاف الموجه (المسبار)
2. محمل TC
3. محمل TC
4. وصلة التحويل
5. الوصلة العامة
6. المحمل الأسطواني الدوار
7. عمود نقل الحركة
حيث يتم تشغيل لقمة الحفر من رأس التوجيه HDD بواسطة أنبوب الحفر الداخلي بشكل مباشر، الذي يعمل كمحرك ميكانيكي. تحت نفس الطاقة الرئيسية، كفاءة نقل الحركة الميكانيكية هي 30% إلى 50% أعلى من كفاءة نقل الحركة الهيدروليكية من موتور الوحل. لذا في بناء الصخور، إنه غير لازم لاستعداد كمية كبيرة من الوحل لموتور الوحل، مما يوفر تكاليف المواد المساعدة وفقا لذلك.
أنبوب الحفر المزدوج الجدار يعمل بدقة عالية، يمكن منع الخطأ الذي يؤدي إليه بسبب المساحة الكبيرة بين لقمة الحفر والموجه (المسبار). يتم استخدامه بشكل واسع في خط أنابيب الصرف الصحي الذي يطلب من الدقة العالية جداً في التحكم الاتجاهي، وأيضا مشاريع بناء خط الأنابيب الشاق الخدمة الأخرى.
بالمقارنة مع أنبوب الحفر التقليدي، عمود التوجيه HDD هو أكثر تناسبا للمشاريع المتنوعة من البناء الجيولوجي الصلب المعقد.
| الموديل | KT-Z073 | KT-Z076 | KT-Z083 | KT-Z089 | KT-Z114 | |
| قطر الثقب | mm | 95~121 | 95~121 | 114~149 | 114~149 | 149~200 |
| in | 3 3/4~4 3/4 | 3 3/4~4 3/4 | 4 5/8~5 7/8 | 4 5/8~5 7/8 | 5 7/8~7 7/8 | |
| وصلة الأنبوب | الجزء العلوي | 2 3/8 REG | 2 3/8 REG | 3 1/2 REG | 3 1/2 REG | 3 1/2 REG |
| الجزء السفلي | NC26 | NC26 | D80 | NC31 | NC46 | |
| السرعة للقمة الحفر (لمرجع) | r/min | 195-340 | 195-340 | 195-320 | 195-320 | 150-260 |
| عزم الدوران (لمرجع) | N.m | 650 | 650 | 970 | 970 | 2000 |
مبدأ العمل
إن تقنية الحفر بدون خنادق (الحفر الموجه الأفقي HDD) هي تقنية البناء لإنشاء، إصلاح واستبدال خط الأنابيب تحت الأرض عن طريق فحص خط الأنبوب بدون حفر الخنادق. تتبنى جهاز الفحر لفتح الثقوب وتستقبل الإشارة التي أرسلتها لقمة الحفر لتحقيق التحكم الفعال في مسار حركة الحفر. يمكن تقسيم عملية العمل إلى 3 خطوات: حفر الثقب، توسيع الثقب، وسحب خط الأنبوب.
التطبيقات
1. الحفر الأفقي في مشاريع البناء الجيولوجي المعقد المتنوعة
2. أدوات الحفر ذات المواصفات المختلفة لخط الأنبوب بالوزن والقطر المختلف
3. أدوات الحفر ذات المواصفات المختلفة للحفارات ذات قوة الدفع وقوة السحب المختلفة
4. للحفارات وأدوات الحفر ذات المواصفات المختلفة
5. مواصفات أدوات الحفر المختلفة متوفرة لمشاريع البناء الجيولوجي المختلفة
